8.3 动手创建一个移动机器人

本节课我们来一起动手创建一个两轮差速的移动机器人fishbot,在上一节的时候我们已经给我们的机器人安装上了雷达,本节课我们接着上节课的来继续完善我们的机器人模型。

机器人除了雷达之外,还需要IMU加速度传感器以及可以驱动的轮子,在第七章中我们曾介绍过机器人学部分,曾对两差速模型进行过介绍,所以我们还需要再创建两个差速驱动轮和一个支撑轮。

所以本节带你一起给机器人添加如下部件和关节:

  1. IMU传感器部件与关节
  2. 左轮子部件与关节
  3. 右轮子部件与关节
  4. 支撑轮子部件与关节

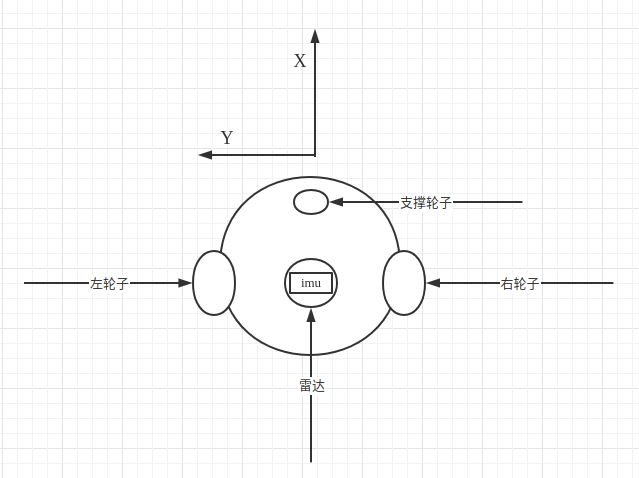

image-20220117001030066

1.添加IMU传感器(上节作业)

IMU传感器和透明度与颜色修改是上节课,作业,先带你一起完成一下

练习1:尝试将修改机器人身体颜色为蓝色,透明度为50%(0.1 0.1 1.0 0.5)

练习2:尝试在URDF中添加imu_link并使用imu_joint将其固定在车体的中心上方2cm,imu采用的几何形状为box,长宽高各是2cm

1.1 修改颜色

透明度修改只需要在base_link中添加material


<link name="base_link">
    <visual>
        <origin xyz="0 0 0.0" rpy="0 0 0"/>
        <geometry>
            <cylinder length="0.12" radius="0.10"/>
        </geometry>
        <material name="blue">
            <color rgba="0.1 0.1 1.0 0.5"/>
        </material>
    </visual>
</link>

1.2 添加imu


<link name="imu_link">
    <visual>
        <origin xyz="0 0 0.0" rpy="0 0 0"/>
        <geometry>
            <box size="0.02 0.02 0.02"/>
        </geometry>
    </visual>
</link>

        <!-- imu joint -->
<joint name="imu_joint" type="fixed">
<parent link="base_link"/>
<child link="imu_link"/>
<origin xyz="0 0 0.02"/>
</joint>

2.添加右轮

2.1 添加关节

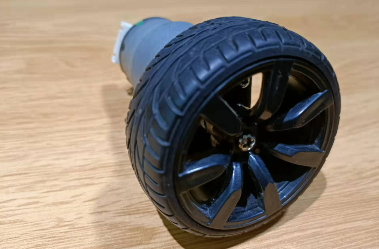

关节名称为right_wheel_link,在做ros2小车的时候采用的轮子如下图:

image-20220117193835801

轮子的宽为4cm,直径为6.4cm,几何形状是个圆柱体,所以geometry配置如下:


<geometry>
    <cylinder length="0.04" radius="0.032"/>
</geometry>

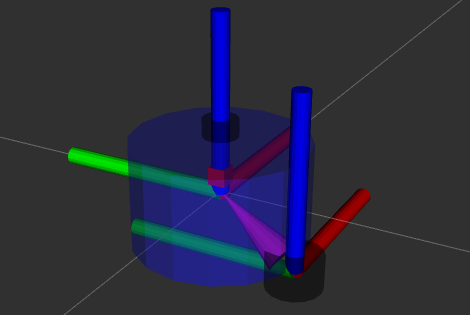

需要注意的是,圆柱默认的朝向是向上的

image-20220117004252071

我们可通过originrpy改变轮子的旋转角度,让其绕x轴旋转pi/2,所以origin的配置为


<origin xyz="0 0 0" rpy="1.57079 0 0"/>

颜色换黑色,可以得到下面的配置:


<link name="right_wheel_link">
    <visual>
        <origin xyz="0 0 0" rpy="1.57079 0 0"/>
        <geometry>
            <cylinder length="0.04" radius="0.032"/>
        </geometry>
        <material name="black">
            <color rgba="0.0 0.0 0.0 0.5"/>
        </material>
    </visual>
</link>

2.2 添加joint

我们把左轮子的中心固定在机器人左后方

需要注意的是originaxis值的设置

先看origin

因为base_link的高度是0.12,我们

  • z表示child相对parent的z轴上的关系,想将轮子固定在机器人的下表面,所以origin的z向下偏移0.12/2=0.06m(向下符号为负)

  • y表示child相对parent的y轴上的关系,base_link的半径是0.10,所以我们让轮子的y轴向负方向偏移0.10m(向左符号为负)

  • x表示child相对parent的x轴上的关系,向后偏移则是x轴向后进行偏移,我们用个差不多的值0.02m(向后符号为负)

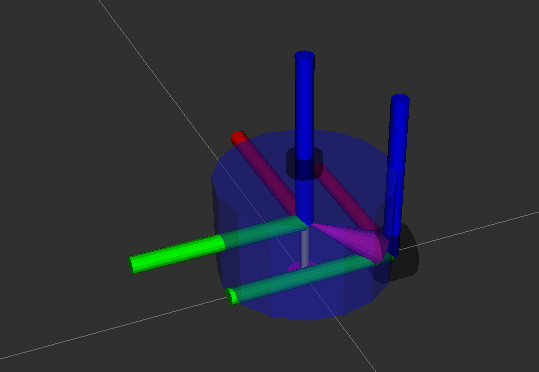

image-20220125114933059

再看axis

轮子是会转动的,那应该按照哪个轴转动呢?从上图可以看出是绕着y轴的逆时针方向,所以axis的设置为:


<axis xyz="0 1 0"/>

<joint name="right_wheel_joint" type="continuous">
    <parent link="base_link"/>
    <child link="right_wheel_link"/>
    <origin xyz="-0.02 -0.10 -0.06"/>
    <axis xyz="0 1 0"/>
</joint>

3.添加左轮

左轮就是右轮的映射,不再赘述


<link name="left_wheel_link">
    <visual>
        <origin xyz="0 0 0" rpy="1.57079 0 0"/>
        <geometry>
            <cylinder length="0.04" radius="0.032"/>
        </geometry>
        <material name="black">
            <color rgba="0.0 0.0 0.0 0.5"/>
        </material>
    </visual>
</link>

<joint name="left_wheel_joint" type="continuous">
<parent link="base_link"/>
<child link="left_wheel_link"/>
<origin xyz="-0.02 0.10 -0.06"/>
<axis xyz="0 1 0"/>
</joint>

4.添加支撑轮

支撑轮子固定在机器人的前方,用个球体,半径用0.016m,小球的直径为0.032m与左右轮子半径相同,然后向下偏移0.016+0.06=0.076m,向下值为负,同时把支撑论向前移动一些,选个0.06m

最终结果如下:


<link name="caster_link">
    <visual>
        <origin xyz="0 0 0" rpy="0 0 0"/>
        <geometry>
            <sphere radius="0.016"/>
        </geometry>
        <material name="black">
            <color rgba="0.0 0.0 0.0 0.5"/>
        </material>
    </visual>
</link>

<joint name="caster_joint" type="fixed">
<parent link="base_link"/>
<child link="caster_link"/>
<origin xyz="0.06 0.0 -0.076"/>
</joint>

最终URDF文件

<?xml version="1.0"?>
<robot name="fishbot">

  <!-- base link -->
  <link name="base_link">
      <visual>
      <origin xyz="0 0 0.0" rpy="0 0 0"/>
      <geometry>
        <cylinder length="0.12" radius="0.10"/>
      </geometry>
      <material name="blue">
          <color rgba="0.1 0.1 1.0 0.5" />
      </material>
    </visual>
  </link>

  <!-- laser link -->
  <link name="laser_link">
      <visual>
      <origin xyz="0 0 0" rpy="0 0 0"/>
      <geometry>
        <cylinder length="0.02" radius="0.02"/>
      </geometry>
      <material name="black">
          <color rgba="0.0 0.0 0.0 0.5" />
      </material>
    </visual>
  </link>

  <!-- laser joint -->
  <joint name="laser_joint" type="fixed">
      <parent link="base_link" />
      <child link="laser_link" />
      <origin xyz="0 0 0.075" />
  </joint>

  <link name="imu_link">
      <visual>
      <origin xyz="0 0 0.0" rpy="0 0 0"/>
      <geometry>
            <box size="0.02 0.02 0.02"/>
      </geometry>
    </visual>
  </link>

  <!-- imu joint -->
  <joint name="imu_joint" type="fixed">
      <parent link="base_link" />
      <child link="imu_link" />
      <origin xyz="0 0 0.02" />
  </joint>


  <link name="left_wheel_link">
      <visual>
        <origin xyz="0 0 0" rpy="1.57079 0 0"/>
        <geometry>
          <cylinder length="0.04" radius="0.032"/>
        </geometry>
          <material name="black">
            <color rgba="0.0 0.0 0.0 0.5" />
          </material>
      </visual>
  </link>

  <joint name="left_wheel_joint" type="continuous">
      <parent link="base_link" />
      <child link="left_wheel_link" />
      <origin xyz="-0.02 0.10 -0.06" />
      <axis xyz="0 1 0" />
  </joint>

  <link name="right_wheel_link">
      <visual>
        <origin xyz="0 0 0" rpy="1.57079 0 0"/>
        <geometry>
          <cylinder length="0.04" radius="0.032"/>
        </geometry>
          <material name="black">
            <color rgba="0.0 0.0 0.0 0.5" />
          </material>
      </visual>
  </link>

  <joint name="right_wheel_joint" type="continuous">
      <parent link="base_link" />
      <child link="right_wheel_link" />
      <origin xyz="-0.02 -0.10 -0.06" />
      <axis xyz="0 1 0" />
  </joint>

  <link name="caster_link">
    <visual>
      <origin xyz="0 0 0" rpy="1.57079 0 0"/>
      <geometry>
          <sphere radius="0.016"/>
      </geometry>
        <material name="black">
          <color rgba="0.0 0.0 0.0 0.5" />
        </material>
    </visual>
  </link>

  <joint name="caster_joint" type="fixed">
      <parent link="base_link" />
      <child link="caster_link" />
      <origin xyz="0.06 0.0 -0.076" />
      <axis xyz="0 1 0" />
  </joint>



</robot>

5.测试运行

5.1 编译测试

colcon build
source install/setup.bash
ros2 launch fishbot_description display_rviz2.launch.py

5.2 最终结果

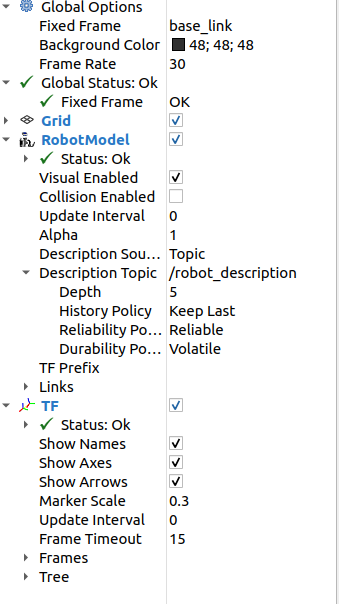

rviz的配置

image-20220117012057367

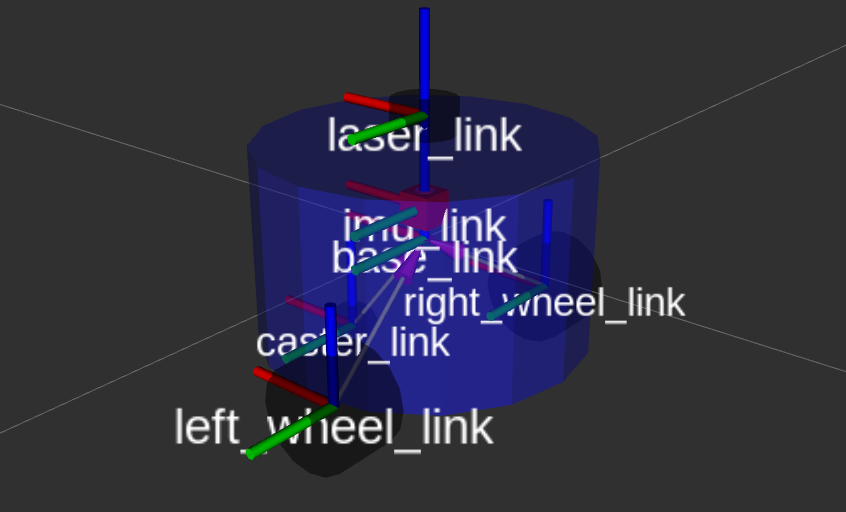

最终结果

image-20220117012033644

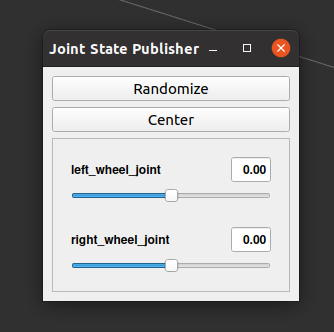

jointstate多出两个滑动条

image-20220117012528123

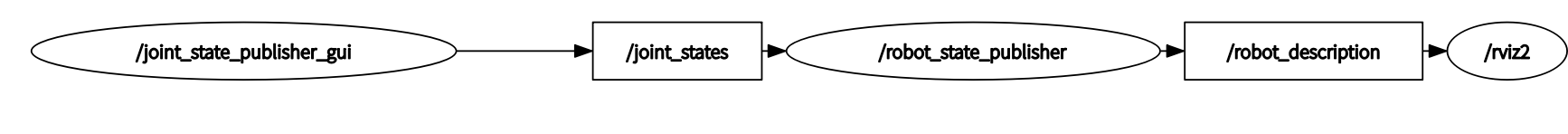

节点关系

image-20220117012331955

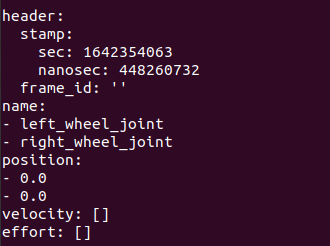

打印joint_states话题

ros2 topic echo /joint_states

image-20220117012745344

5.3 通过joint_state_gui改变关节tf中关节角度

在JointStatePublisher中,拖动滑动条,观察

  1. rviz2tf的变换
  2. joint_states中的值的变换

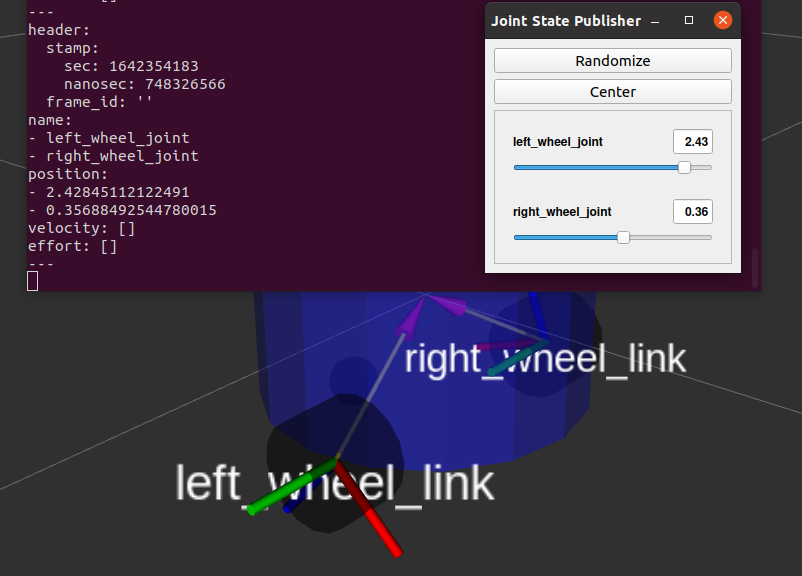

image-20220117012946727

可以看到随着进度条拖动,话题中的值和rviz2中机器人关节在同步的旋转,joint_states话题也可以手动发送,下一节课带你一起通过手动发送joint_states来控制机器人轮子转动

5.4 论如何让车轮着地

虽然显示出了机器人模型,但有一个问题不知道你发现没有,那就是在RVIZ中的机器人轮子是在地面之下的。

原因在于我们fixed-frame选择的是base_link,base_link的位置本来就在left_wheel_link和right_wheel_link只上,那该怎么办呢?

其实很简单,我们增加一个虚拟link和关节,这个关节与base_link相连,位置位于base_link向下刚好到车轮下表面的位置。

来,让我们给base_link添加一个父link-base_footprint,新增的URDF代码如下:

  <!-- Robot Footprint -->
  <link name="base_footprint"/>

  <joint name="base_joint" type="fixed">
    <parent link="base_footprint"/>
    <child link="base_link"/>
    <origin xyz="0.0 0.0 0.076" rpy="0 0 0"/>
  </joint>

因为是虚拟关节,我们不用对这个link的形状进行描述,joint的origin设置为xyz="0.0 0.0 0.076"表示关节base_footprint向上0.076就是base_link(觉得不好理解可以看下图)。

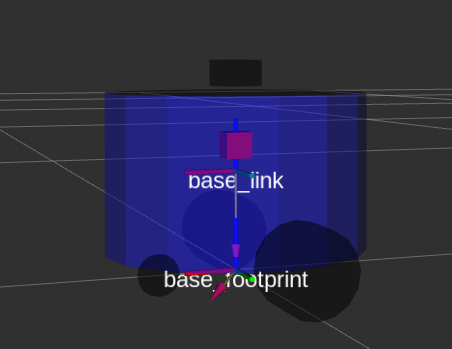

保存编译再次运行测试,此时车轮就在地面只上啦~

image-20220409003039566

gazebo仿真模型沉到地下,

  • 可能原因一: 碰撞属性设置的rpy要和在link的rpy设置的应保持一样

  • 可能原因二: mass(质量)的值太大了,无法承受机器之重,受力面积又小,物体刚性系数估计也不够,被强制压入地面了 解决:质量小对应惯性矩阵也要调整哦
