1.可视化雷达点云-学会驱动雷达

在购买FishBot送的快速上手教程中，直接使用 Docker 来运行了雷达和直接建图，本章我们将介绍从源码的方式驱动雷达和完成建图和导航配置，本节我们来学习如何驱动雷达。

一、激光雷达介绍

激光雷达（Light Detection And Ranging）,缩写LiDAR，翻译一下叫——激光探测与测距。

1.1 激光雷达原理介绍

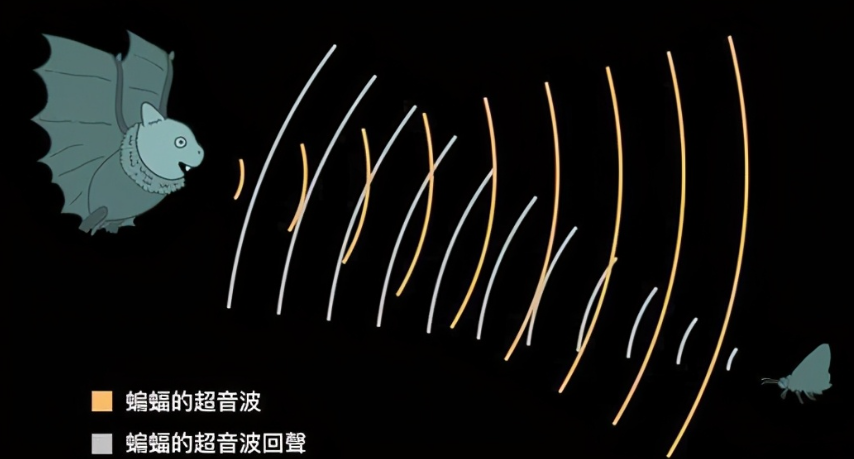

激光雷达的原理也很简单，就像蝙蝠的定位方法一样，蝙蝠定位大家都知道吧，像下面这样子的回声定位。

普通的单线激光雷达一般有一个发射器，一个接收器，发射器发出激光射线到前方的目标上，物品会将激光反射回来，然后激光雷达的接受器可以检测到反射的激光。

通过计算发送和反馈之间的时间间隔，乘上激光的速度，就可以计算出激光飞行的距离，该计算方法称为TOF（飞行时间法Time of flight，也称时差法）。

除了TOF之外还有其他方法进行测距，比如三角法，这里就不拓展了放一篇文章，大家自行阅读。

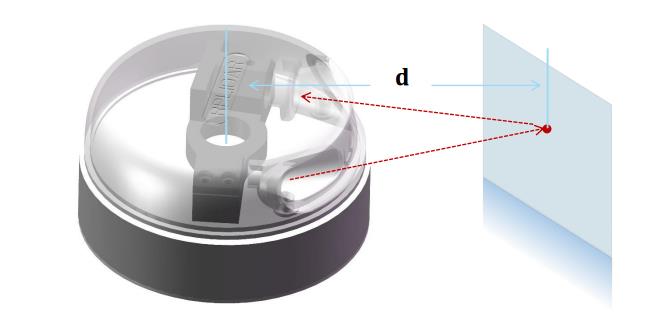

激光三角测距原理详述

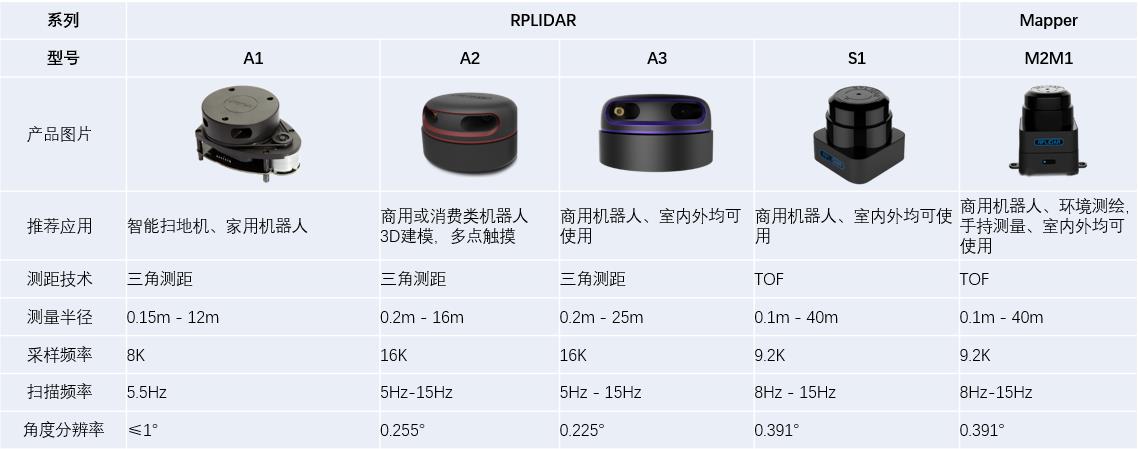

目前市面上的激光雷达，几乎都是采用三角测距，比如思岚的：

需要注意的是虽然只有一个发射器和一个接受器，激光雷达通过电机可以进行旋转，这样就可以达到对周围环境360度测距的目的。

二、驱动雷达

目前FishBot主要配套雷达型号为EAI-X2，后续可能会引入其他雷达。

针对EAI-X2，采用的驱动为修改后的ROS2驱动:

代码仓库为：https://github.com/fishros/ydlidar_ros2
代码分支为：v1.0.0/fishbot

2.1 有线驱动-树莓派工控机直连都可以通过这种方式

将配套的雷达转接板模式调整到UART模式，拔掉EN跳线帽（可以关闭ESP8266,节省能源），找一根USB线，将雷达板接入到你要驱动的电脑或者各种PI上。

创建fishbot_ws工作空间，下载源码到src目录：

mkdir -p ~/fishbot_ws/src
cd ~/fishbot_ws/src
git clone http://github.fishros.org/https://github.com/fishros/ydlidar_ros2 -b  v1.0.0/fishbot

进入到源码，修改串口编号ydlidar_ros2/params/ydlidar.yaml，一般是/dev/ttyUSB0

ydlidar_node:
  ros__parameters:
    port: /dev/ttyUSB0
    frame_id: laser_frame
    ignore_array: ""

接着编译：

cd ydlidar_ros2
colcon build

接着修改串口权限，然后运行驱动

sudo chmod 666 /dev/ttyUSB0
source install/setup.bash
ros2 launch ydlidar ydlidar_launch.py
---
[INFO] [launch]: All log files can be found below /home/pi/.ros/log/2023-07-21-23-13-28-893425-raspberrypi-4518
[INFO] [launch]: Default logging verbosity is set to INFO
[INFO] [ydlidar_node-1]: process started with pid [4539]
[INFO] [static_transform_publisher-2]: process started with pid [4541]
[static_transform_publisher-2] [WARN] [1689952409.891692804] []: Old-style arguments are deprecated; see --help for new-style arguments
[static_transform_publisher-2] [INFO] [1689952409.975433434] [static_tf_pub_laser]: Spinning until stopped - publishing transform
[static_transform_publisher-2] translation: ('0.020000', '0.000000', '0.000000')
[static_transform_publisher-2] rotation: ('0.000000', '0.000000', '0.000000', '1.000000')
[static_transform_publisher-2] from 'base_link' to 'laser_frame'
[ydlidar_node-1] [YDLIDAR INFO] Current ROS Driver Version: 1.4.5
[ydlidar_node-1] [YDLIDAR]:SDK Version: 1.4.5
[ydlidar_node-1] [YDLIDAR]:Lidar running correctly ! The health status: good
[ydlidar_node-1] [YDLIDAR] Connection established in [/dev/ttyUSB0][115200]:
[ydlidar_node-1] Firmware version: 1.5
[ydlidar_node-1] Hardware version: 1
[ydlidar_node-1] Model: S4
[ydlidar_node-1] Serial: 2020112400007024
[ydlidar_node-1] [YDLIDAR]:Fixed Size: 370
[ydlidar_node-1] [YDLIDAR]:Sample Rate: 3K
[ydlidar_node-1] [YDLIDAR INFO] Current Sampling Rate : 3K
[ydlidar_node-1] [YDLIDAR INFO] Now YDLIDAR is scanning ......

最后使用ros2 topic list 就可以看到话题list了，scan就是雷达话题

ros2 topic list
---
/parameter_events
/rosout
/scan
/tf_static
/ydlidar_node/transition_event

2.2 无线驱动

如果想通过源码的方式也可以，雷达板的主要作用是将雷达数据生成一个虚拟的串口，这样就相当于有线连接了。

首先要给雷达板烧录固件，这个固件的作用就是将串口转成无线TCP,所以对于这段固件的开发，没有要学习的知识点，直接使用即可，固件烧录及配置方式如下：配置

烧录完成固件后，接着我们就可以启动服务让雷达板连接上来，在电脑上直接运行下面这段Python代码，当连接建立后，就会直接生成一个虚拟串口，然后按照 2.1 的方式就可以直接驱动了。

#!/usr/bin/env python3

import subprocess
import os
import pty
import socket
import select
import argparse
import subprocess
import time

class LaserScanRos2():

    def __init__(self) -> None:
        self.laser_pro = None


class SocketServer():
    def __init__(self,lport=8889,uart_name="/tmp/fishbot_laser") -> None:
        self.lport = lport
        self.uart_name = uart_name
        self.laser_ros2 = LaserScanRos2()
        self.main()

    def main(self):
        s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
        s.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
        s.bind(('0.0.0.0', self.lport))
        s.listen(5)
        master, slave = pty.openpty()
        if os.path.exists(self.uart_name):
            os.remove(self.uart_name)
        os.symlink(os.ttyname(slave), self.uart_name)
        print(f"UART2SOCKET:{self.lport}->{self.uart_name}")
        mypoll = select.poll()
        mypoll.register(master, select.POLLIN)
        try:
            while True:
                print("Prepare to Accept connect!")
                client, client_address = s.accept()
                mypoll.register(client.fileno(), select.POLLIN)
                print(s.fileno(), client, master)
                print('PTY: Opened {} for {}:{}'.format(
                    os.ttyname(slave), '0.0.0.0', self.lport))
                is_connect = True
                try:
                    while is_connect:
                        fdlist = mypoll.poll(256)
                        for fd, event in fdlist:
                            data = os.read(fd, 256)
                            write_fd = client.fileno() if fd == master else master
                            if len(data) == 0:
                                is_connect = False
                                break
                            os.write(write_fd, data)
                            # print(fd, event, data)
                except ConnectionResetError:
                    is_connect = False
                    print("远程被迫断开链接")
                finally:
                    mypoll.unregister(client.fileno())
        finally:
            s.close()
            os.close(master)
            os.close(slave)
            os.remove(self.uart_name)

def main():
    SocketServer()


if __name__ == "__main__":
    main()

连接成功后，会生成/tmp/fishbot_laser 虚拟串口，修改雷达驱动的端口号到这个虚拟串口，确定雷达连接上，然后启动雷达驱动就可以了。

python3 test.py
---
UART2SOCKET:8889->/tmp/fishbot_laser
Prepare to Accept connect!
3 <socket.socket fd=6, family=AddressFamily.AF_INET, type=SocketKind.SOCK_STREAM, proto=0, laddr=('192.168.4.136', 8889), raddr=('192.168.4.49', 52843)> 4
PTY: Opened /dev/pts/4 for 0.0.0.0:8889

三、可视化雷达数据

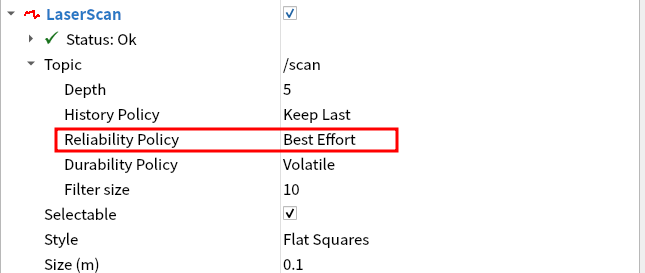

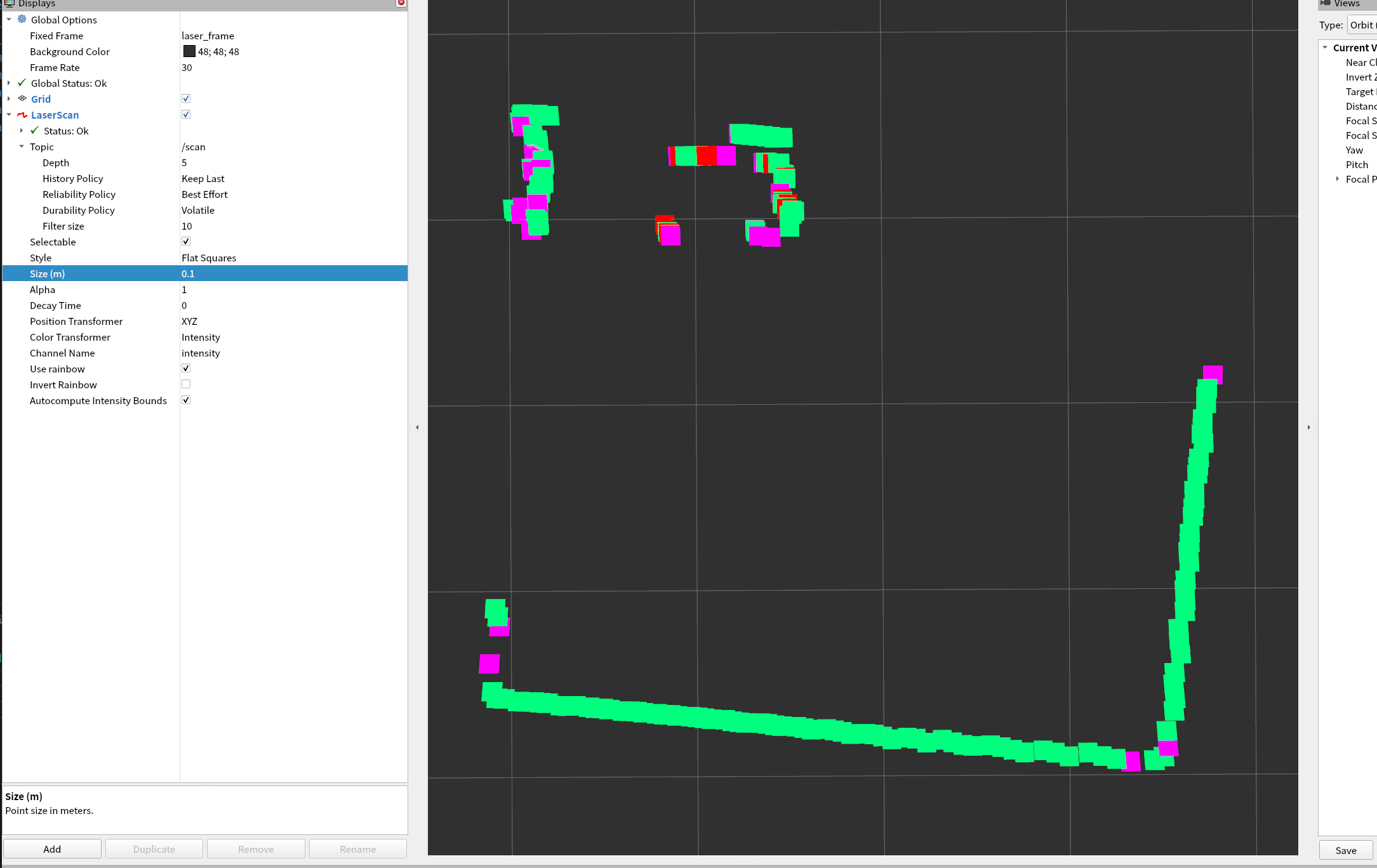

雷达驱动成功后，可以用RVIV2可视化雷达数据。在终端中输入rviz2,然后修改fixedframe为雷达驱动配置文件中的frame_id: laser_frame ，接着通过话题添加可视化模块。因为雷达也属于传感器，所以需要修改QOS部分可靠政策为 Best Effort，具体配置如下：

最终现实效果如下

扩展：雷达固件烧录

FishBot雷达转接板介绍

Fishbot雷达转接板主要作用是将雷达的数据通过Wifi网络转发出去，以时间雷达数据的无线传输功能。

FishBot转接板的工作模式有三种

Flash模式，该模式下可以给转接板进行固件的升级和参数配置。
Uart有线模式，该模式可以用于直接通过有线方式连接树莓派等主控板。
Wifi无线模式，该模式将雷达数据通过无线方式传给上位机。

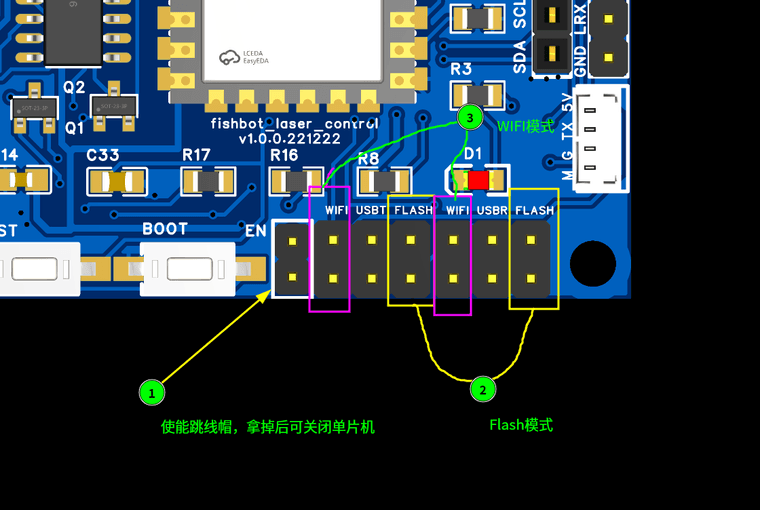

这三种工作模式可以根据板子上的标记调整跳线帽的位置进行切换。

当你第一次使用的时候需要将板子调节到Flash模式，该模式下我们可以对板子进行配置以及升级。

烧录雷达固件

将跳线帽手动改到配置模式，如果你有OLED或者FISHBOT可以将其插在雷达板的OLED接口上，等升级配置结束后再拿走即可。

接着运行配置助手

xhost + && sudo docker run -it --rm --privileged -v /dev:/dev -v /tmp/.X11-unix:/tmp/.X11-unix -e DISPLAY=unix$DISPLAY fishros2/fishbot-tool:v1.0.0.20230108 python3 main.py

点击刷新，查看是否正确加载到端口号，如没有端口号可能是驱动占用问题，请根据教程检查：https://blog.csdn.net/qq_27865227/article/details/125538516

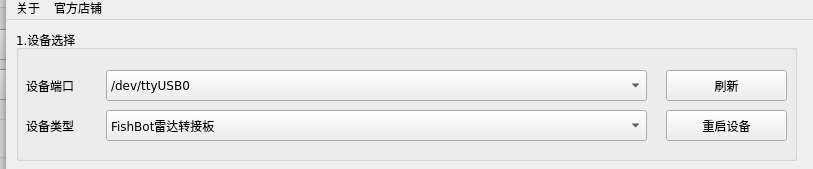

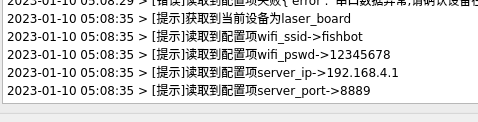

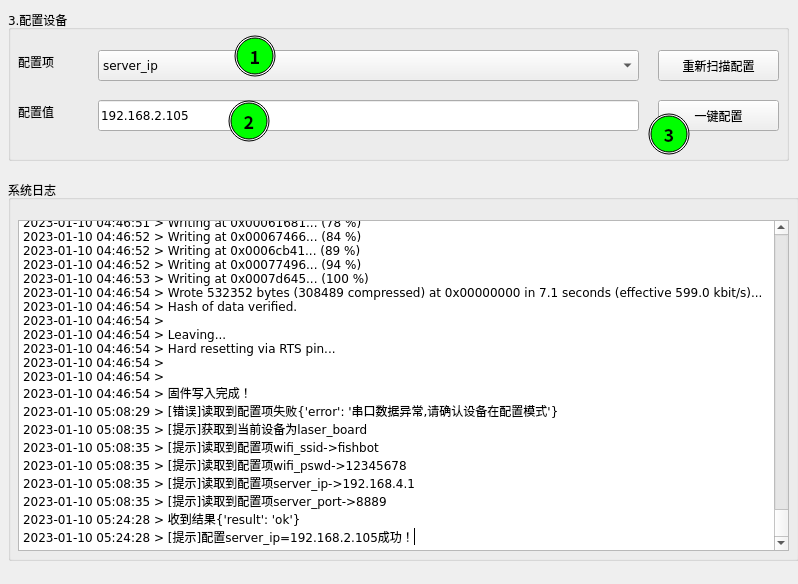

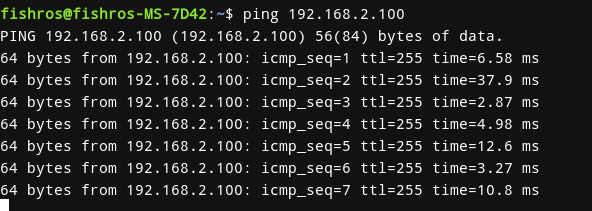

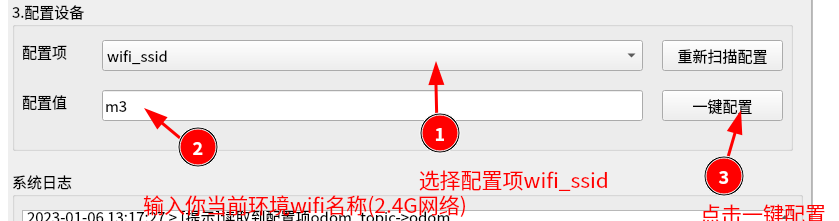

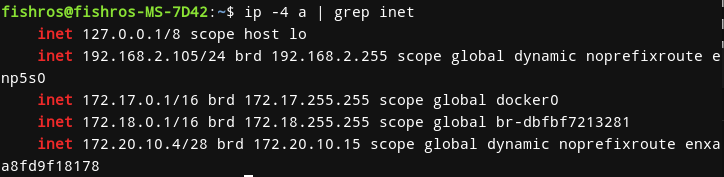

接着手动将设备类型切换到雷达转接板
