抓放系统

1 基本概念

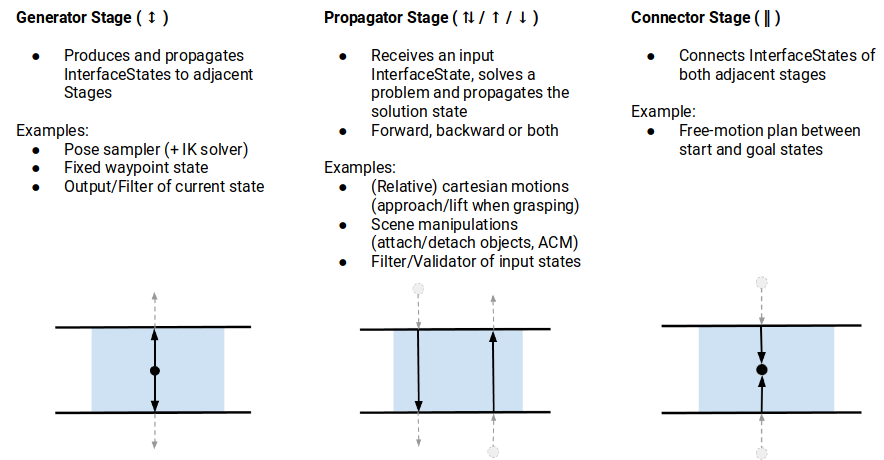

MTC 的基本思想是，复杂的运动规划问题可以由一系列更简单的子问题组成。顶层规划问题以任务（Task）的形式指定，而所有子问题则以阶段（Stages）的形式指定。阶段可以按照任意顺序排列，层次结构仅受各个阶段类型的限制。阶段的排列顺序受结果传递方向的限制。与结果流相关的阶段可能有三种：生成器阶段、传播器阶段和连接器阶段：

生成器：生成器的计算结果与相邻阶段无关，并可前后双向传递。例如，几何姿势的 IK 采样器，其接近和离开运动（相邻阶段）取决于解决方案。
传播器：接收一个相邻阶段的结果，解决一个子问题，然后将其结果传播给对面站点上的相邻阶段。根据实现方式的不同，传播阶段可以向前、向后或向两个方向分别传递解决方案。例如，根据起始或目标状态计算笛卡尔路径的阶段。
连接器：并不传播任何结果，而是试图弥合两个邻域的结果状态之间的差距。例如，计算从一个给定状态到另一个给定状态的自由运动计划。

除了顺序类型，还有不同的层次类型可以封装下级阶段。没有下级阶段的阶段称为原始阶段，更高级别的阶段称为容器阶段。有三种容器类型：

封装器：封装单个子阶段，并对结果进行修改或过滤。例如，过滤阶段只接受其子阶段中满足特定约束条件的解决方案，这就可以通过封装器来实现。这种类型的另一种标准用法包括 IK 封装阶段，它根据标注了姿势目标属性的规划场景生成逆运动学解决方案。
序列容器：包含一系列下属阶段，只考虑端到端的解决方案结果。例如，拣选动作由一系列连贯的步骤组成。
并行容器：结合了一组从属阶段，可用于传递最佳备选结果、运行后备求解器或合并多个独立解决方案。例如，运行自由运动计划的备选规划器，用右手或左手拾取物体作为后备方案，或同时移动手臂和打开夹具。

阶段不仅支持解决运动规划问题。它们还可用于各种状态转换，例如修改规划场景。结合使用类继承的可能性，只需依赖一组结构良好的原始阶段，就可以构建非常复杂的行为。更多信息查阅

1.1 求解器

求解器用于定义机器人的运动类型。 MoveIt 任务构造函数有三个求解器选项：

PipelinePlanner：使用 MoveIt 的规划管道，通常默认为 OMPL。

auto sampling_planner = std::make_shared<mtc::solvers::PipelinePlanner>(node_);

JointInterpolation：是一种简单的规划器，可在起始关节状态和目标关节状态之间进行内插。它通常用于简单运动，因为计算速度很快，但不支持复杂运动。

auto interpolation_planner = std::make_shared<mtc::solvers::JointInterpolationPlanner>();

CartesianPath 用于在笛卡尔空间中直线移动末端执行器，因为直线上的每个点都需要逆解，所以计算速度较慢。

auto cartesian_planner = std::make_shared<mtc::solvers::CartesianPath>();

2.1 阶段

2 使用 MoveIt 任务构造函数设置项目

2.1 创建项目

ros2 pkg create \
--build-type ament_cmake \
--dependencies moveit_task_constructor_core rclcpp \
--node-name mtc_node mtc_tutorial

2.2 编写代码

#include <rclcpp/rclcpp.hpp>
// 包括与机器人模型和碰撞对象连接的功能
#include <moveit/planning_scene/planning_scene.h>
#include <moveit/planning_scene_interface/planning_scene_interface.h>
//  包括示例中使用的 MoveIt 任务构造函数的不同组件
#include <moveit/task_constructor/task.h>
#include <moveit/task_constructor/solvers.h>
#include <moveit/task_constructor/stages.h>
// 将不会在这个初始示例中使用，但当我们向 MoveIt 任务构造函数任务添加更多阶段时，它们将用于生成姿势。
#if __has_include(<tf2_geometry_msgs/tf2_geometry_msgs.hpp>)
#include <tf2_geometry_msgs/tf2_geometry_msgs.hpp>
#else
#include <tf2_geometry_msgs/tf2_geometry_msgs.h>
#endif
#if __has_include(<tf2_eigen/tf2_eigen.hpp>)
#include <tf2_eigen/tf2_eigen.hpp>
#else
#include <tf2_eigen/tf2_eigen.h>
#endif

static const rclcpp::Logger LOGGER = rclcpp::get_logger("mtc_tutorial");
namespace mtc = moveit::task_constructor; // 命名空间别名

class MTCTaskNode
{
public:
  MTCTaskNode(const rclcpp::NodeOptions &options);

  rclcpp::node_interfaces::NodeBaseInterface::SharedPtr getNodeBaseInterface();

  void doTask();

  void setupPlanningScene();

private:
  // Compose an MTC task from a series of stages.
  mtc::Task createTask();
  mtc::Task task_;
  rclcpp::Node::SharedPtr node_;
};

MTCTaskNode::MTCTaskNode(const rclcpp::NodeOptions &options)
    : node_{std::make_shared<rclcpp::Node>("mtc_node", options)}
{
}

rclcpp::node_interfaces::NodeBaseInterface::SharedPtr MTCTaskNode::getNodeBaseInterface()
{
  return node_->get_node_base_interface();
}

// 设置规划场景
void MTCTaskNode::setupPlanningScene()
{
  moveit_msgs::msg::CollisionObject object;
  object.id = "object";
  object.header.frame_id = "world";
  object.primitives.resize(1);
  object.primitives[0].type = shape_msgs::msg::SolidPrimitive::CYLINDER;
  object.primitives[0].dimensions = {0.1, 0.02}; // 设置尺寸，一个圆柱体，半径为0.1，高度为0.02

  geometry_msgs::msg::Pose pose;
  pose.position.x = 0.5;
  pose.position.y = -0.25;
  pose.orientation.w = 1.0;
  object.pose = pose; // 设置位置和方向

  moveit::planning_interface::PlanningSceneInterface psi;
  psi.applyCollisionObject(object);
}

void MTCTaskNode::doTask()
{
  task_ = createTask();

  try
  {
    task_.init(); // 初始化任务
  }
  catch (mtc::InitStageException &e)
  {
    RCLCPP_ERROR_STREAM(LOGGER, e);
    return;
  }

  if (!task_.plan(5 /* max_solutions */)) // 在找到 5 个成功计划后停止
  {
    RCLCPP_ERROR_STREAM(LOGGER, "Task planning failed");
    return;
  }
  task_.introspection().publishSolution(*task_.solutions().front()); // 在 RViz 中发布可视化解决方案--如果不需要可视化，可以删除这一行

  auto result = task_.execute(*task_.solutions().front()); // 执行是通过 RViz 插件的动作服务器接口进行的
  if (result.val != moveit_msgs::msg::MoveItErrorCodes::SUCCESS)
  {
    RCLCPP_ERROR_STREAM(LOGGER, "Task execution failed");
    return;
  }

  return;
}

mtc::Task MTCTaskNode::createTask()
{
  mtc::Task task;
  task.stages()->setName("demo task");
  task.loadRobotModel(node_);

  const auto &arm_group_name = "panda_arm";
  const auto &hand_group_name = "hand";
  const auto &hand_frame = "panda_hand";

  // Set task properties
  task.setProperty("group", arm_group_name);
  task.setProperty("eef", hand_group_name);
  task.setProperty("ik_frame", hand_frame);

  mtc::Stage *current_state_ptr = nullptr; // Forward current_state on to grasp pose generator
  auto stage_state_current = std::make_unique<mtc::stages::CurrentState>("current");
  current_state_ptr = stage_state_current.get();
  task.add(std::move(stage_state_current));

  auto sampling_planner = std::make_shared<mtc::solvers::PipelinePlanner>(node_);
  auto interpolation_planner = std::make_shared<mtc::solvers::JointInterpolationPlanner>();

  auto cartesian_planner = std::make_shared<mtc::solvers::CartesianPath>();
  cartesian_planner->setMaxVelocityScalingFactor(1.0);
  cartesian_planner->setMaxAccelerationScalingFactor(1.0);
  cartesian_planner->setStepSize(.01);
  // 该阶段计划移动到 "张开的手 "姿势，这是 SRDF 中为机器人定义的指定姿势。
  // clang-format off
  auto stage_open_hand = std::make_unique<mtc::stages::MoveTo>("open hand", interpolation_planner);
  // clang-format on
  stage_open_hand->setGroup(hand_group_name);
  stage_open_hand->setGoal("open");
  task.add(std::move(stage_open_hand));
  // 连接阶段
  // clang-format off
  auto stage_move_to_pick = std::make_unique<mtc::stages::Connect>("move to pick", mtc::stages::Connect::GroupPlannerVector{ { arm_group_name, sampling_planner } });
  // clang-format on
  stage_move_to_pick->setTimeout(5.0);
  stage_move_to_pick->properties().configureInitFrom(mtc::Stage::PARENT);
  task.add(std::move(stage_move_to_pick));

  // clang-format off
  mtc::Stage* attach_object_stage = nullptr;  // Forward attach_object_stage to place pose generator
  // clang-format on

  // This is an example of SerialContainer usage. It's not strictly needed here.
  // In fact, `task` itself is a SerialContainer by default.
  {
    // 抓取的串行容器，包含很多子阶段
    auto grasp = std::make_unique<mtc::SerialContainer>("pick object");
    task.properties().exposeTo(grasp->properties(), {"eef", "group", "ik_frame"}); // exposeTo() 在新的串行容器中声明父任务的任务属性
    // clang-format off
    grasp->properties().configureInitFrom(mtc::Stage::PARENT, { "eef", "group", "ik_frame" });  // configureInitFrom() 对其进行初始化。 这样，所包含的阶段就可以访问这些属性。
    // clang-format on

    {
      // clang-format off
      auto stage = std::make_unique<mtc::stages::MoveRelative>("approach object", cartesian_planner);  // 传播阶段，允许我们指定从当前位置开始的相对移动。
      // clang-format on
      stage->properties().set("marker_ns", "approach_object");
      stage->properties().set("link", hand_frame);
      stage->properties().configureInitFrom(mtc::Stage::PARENT, {"group"});
      stage->setMinMaxDistance(0.1, 0.15); // 设定最小和最大移动距离

      // Set hand forward direction(设置手部要达到的位姿)
      geometry_msgs::msg::Vector3Stamped vec;
      vec.header.frame_id = hand_frame;
      vec.vector.z = 1.0;
      stage->setDirection(vec);
      grasp->insert(std::move(stage));
    }

    /****************************************************
  ---- *               Generate Grasp Pose                *
     ***************************************************/
    {
      // Sample grasp pose
      auto stage = std::make_unique<mtc::stages::GenerateGraspPose>("generate grasp pose"); // 生成抓取位姿阶段
      stage->properties().configureInitFrom(mtc::Stage::PARENT);
      stage->properties().set("marker_ns", "grasp_pose");
      stage->setPreGraspPose("open");
      stage->setObject("object");
      stage->setAngleDelta(M_PI / 12);             // 设置采样角度，delta 越小，抓取方向就越接近，不同方向的抓取越多
      stage->setMonitoredStage(current_state_ptr); // Hook into current state

      // This is the transform from the object frame to the end-effector frame
      // 生成末端执行器位姿，也可以使用 geometry_msgs 的 PoseStamped
      Eigen::Isometry3d grasp_frame_transform;
      Eigen::Quaterniond q = Eigen::AngleAxisd(M_PI / 2, Eigen::Vector3d::UnitX()) *
                             Eigen::AngleAxisd(M_PI / 2, Eigen::Vector3d::UnitY()) *
                             Eigen::AngleAxisd(M_PI / 2, Eigen::Vector3d::UnitZ());
      grasp_frame_transform.linear() = q.matrix();
      grasp_frame_transform.translation().z() = 0.1;

      // Compute IK
      // clang-format off
      auto wrapper = std::make_unique<mtc::stages::ComputeIK>("grasp pose IK", std::move(stage)); // 逆运动学计算阶段
      // clang-format on
      wrapper->setMaxIKSolutions(8);        // 有些机器人对给定姿势有多个逆运动学求解方案, 这里求解方案数量限制为 8 个
      wrapper->setMinSolutionDistance(1.0); // 设置最小求解距离，这是求解差异的阈值：如果某个求解的关节位置与之前的求解过于相似，则该求解将被标记为无效
      wrapper->setIKFrame(grasp_frame_transform, hand_frame);
      wrapper->properties().configureInitFrom(mtc::Stage::PARENT, {"eef", "group"});
      wrapper->properties().configureInitFrom(mtc::Stage::INTERFACE, {"target_pose"});
      grasp->insert(std::move(wrapper));
    }

    {
      // 关闭碰撞检测阶段
      // clang-format off
      auto stage = std::make_unique<mtc::stages::ModifyPlanningScene>("allow collision (hand,object)");
      stage->allowCollisions("object",
                             task.getRobotModel()
                                 ->getJointModelGroup(hand_group_name)
                                 ->getLinkModelNamesWithCollisionGeometry(),
                             true);
      // clang-format on
      grasp->insert(std::move(stage));
    }

    {
      // 夹阶段
      auto stage = std::make_unique<mtc::stages::MoveTo>("close hand", interpolation_planner);
      stage->setGroup(hand_group_name);
      stage->setGoal("close");
      grasp->insert(std::move(stage));
    }

    {
      // 再次使用ModifyPlanningScene, 并使用 attachObject 将对象附加到手部
      auto stage = std::make_unique<mtc::stages::ModifyPlanningScene>("attach object");
      stage->attachObject("object", hand_frame);
      attach_object_stage = stage.get();
      grasp->insert(std::move(stage));
    }

    {
      // 抬起阶段
      // clang-format off
      auto stage =
          std::make_unique<mtc::stages::MoveRelative>("lift object", cartesian_planner);
      // clang-format on
      stage->properties().configureInitFrom(mtc::Stage::PARENT, {"group"});
      stage->setMinMaxDistance(0.1, 0.3);
      stage->setIKFrame(hand_frame);
      stage->properties().set("marker_ns", "lift_object");

      // Set upward direction
      geometry_msgs::msg::Vector3Stamped vec;
      vec.header.frame_id = "world";
      vec.vector.z = 1.0;
      stage->setDirection(vec);
      grasp->insert(std::move(stage));
    }
    task.add(std::move(grasp)); // 把pick阶段添加到任务中
  }

  {
    // 放置连接阶段
    // clang-format off
    auto stage_move_to_place = std::make_unique<mtc::stages::Connect>(
        "move to place",
        mtc::stages::Connect::GroupPlannerVector{ { arm_group_name, sampling_planner },
                                                  { hand_group_name, interpolation_planner } });
    // clang-format on
    stage_move_to_place->setTimeout(5.0);
    stage_move_to_place->properties().configureInitFrom(mtc::Stage::PARENT);
    task.add(std::move(stage_move_to_place));
  }

  {
    // 放置串行容器
    auto place = std::make_unique<mtc::SerialContainer>("place object");
    task.properties().exposeTo(place->properties(), {"eef", "group", "ik_frame"});
    // clang-format off
    place->properties().configureInitFrom(mtc::Stage::PARENT,
                                          { "eef", "group", "ik_frame" });
    // clang-format on

    /****************************************************
  ---- *               Generate Place Pose                *
     ***************************************************/
    {
      // Sample place pose
      // 生成放置位姿
      auto stage = std::make_unique<mtc::stages::GeneratePlacePose>("generate place pose");
      stage->properties().configureInitFrom(mtc::Stage::PARENT);
      stage->properties().set("marker_ns", "place_pose");
      stage->setObject("object");

      geometry_msgs::msg::PoseStamped target_pose_msg;
      target_pose_msg.header.frame_id = "object";
      target_pose_msg.pose.position.y = 0.5;
      target_pose_msg.pose.orientation.w = 1.0;
      stage->setPose(target_pose_msg);
      // 我们使用 setMonitoredStage，并将先前 attach_object 阶段的指针传递给它。 这样，该阶段就能知道对象是如何附加的了
      stage->setMonitoredStage(attach_object_stage); // Hook into attach_object_stage

      // Compute IK
      // clang-format off
      auto wrapper = std::make_unique<mtc::stages::ComputeIK>("place pose IK", std::move(stage));  // IK计算阶段
      // clang-format on
      wrapper->setMaxIKSolutions(2);
      wrapper->setMinSolutionDistance(1.0);
      wrapper->setIKFrame("object");
      wrapper->properties().configureInitFrom(mtc::Stage::PARENT, {"eef", "group"});
      wrapper->properties().configureInitFrom(mtc::Stage::INTERFACE, {"target_pose"});
      place->insert(std::move(wrapper));
    }

    {
      auto stage = std::make_unique<mtc::stages::MoveTo>("open hand", interpolation_planner); // 打开手部阶段
      stage->setGroup(hand_group_name);
      stage->setGoal("open");
      place->insert(std::move(stage));
    }

    {
      // clang-format off
      auto stage = std::make_unique<mtc::stages::ModifyPlanningScene>("forbid collision (hand,object)");  // 打开禁止碰撞阶段
      stage->allowCollisions("object",
                             task.getRobotModel()
                                 ->getJointModelGroup(hand_group_name)
                                 ->getLinkModelNamesWithCollisionGeometry(),
                             false);
      // clang-format on
      place->insert(std::move(stage));
    }

    {
      auto stage = std::make_unique<mtc::stages::ModifyPlanningScene>("detach object"); // 分离对象阶段
      stage->detachObject("object", hand_frame);
      place->insert(std::move(stage));
    }

    {
      // 我们使用 "相对移动 "阶段从物体上退下，这与接近物体和提升物体阶段的操作类似。
      auto stage = std::make_unique<mtc::stages::MoveRelative>("retreat", cartesian_planner);
      stage->properties().configureInitFrom(mtc::Stage::PARENT, {"group"});
      stage->setMinMaxDistance(0.1, 0.3);
      stage->setIKFrame(hand_frame);
      stage->properties().set("marker_ns", "retreat");

      // Set retreat direction
      geometry_msgs::msg::Vector3Stamped vec;
      vec.header.frame_id = "world";
      vec.vector.x = -0.5;
      stage->setDirection(vec);
      place->insert(std::move(stage));
    }
    task.add(std::move(place)); // 将放置阶段添加到任务中
  }

  {
    // 归零阶段，SRDF中定义的 ready 状态
    auto stage = std::make_unique<mtc::stages::MoveTo>("return home", interpolation_planner);
    stage->properties().configureInitFrom(mtc::Stage::PARENT, {"group"});
    stage->setGoal("ready");
    task.add(std::move(stage));
  }
  return task;
}

int main(int argc, char **argv)
{
  rclcpp::init(argc, argv);

  rclcpp::NodeOptions options;
  options.automatically_declare_parameters_from_overrides(true);

  auto mtc_task_node = std::make_shared<MTCTaskNode>(options);
  rclcpp::executors::MultiThreadedExecutor executor;

  auto spin_thread = std::make_unique<std::thread>([&executor, &mtc_task_node]()
                                                   {
    executor.add_node(mtc_task_node->getNodeBaseInterface());
    executor.spin();
    executor.remove_node(mtc_task_node->getNodeBaseInterface()); });

  mtc_task_node->setupPlanningScene();
  mtc_task_node->doTask();

  spin_thread->join();
  rclcpp::shutdown();
  return 0;
}

2.3 编译运行

我们需要一个启动文件来启动 move_group、ros2_control、static_tf``、robot_state_publisher 和 rviz 节点，它们为我们提供了运行演示的环境。启动文件。

pick_place_demo.launch.py

from launch import LaunchDescription
from launch_ros.actions import Node
from moveit_configs_utils import MoveItConfigsBuilder

def generate_launch_description():
    moveit_config = MoveItConfigsBuilder("moveit_resources_panda").to_dict()

    # MTC Demo node
    pick_place_demo = Node(
        package="mtc_tutorial",
        executable="mtc_node",
        output="screen",
        parameters=[
            moveit_config,
        ],
    )

    return LaunchDescription([pick_place_demo])

RViz显示配置
colcon build --mixin release
ros2 launch moveit2_tutorials mtc_demo.launch.py
另一个终端 ros2 launch moveit2_tutorials pick_place_demo.launch.py

3 更多阅读

Motion Planning Tasks窗格中显示了每个组成阶段的任务。点击某个阶段，右侧将显示该阶段的其他信息。右侧窗格显示不同的解决方案及其相关成本。根据平台类型和机器人配置，可能只显示一种解决方案。

3.1 打印到终端的调试信息

[demo_node-1]     1  - ←   1 →   -  0 / initial_state
[demo_node-1]     -  0 →   0 →   -  0 / move_to_home

第一个阶段
- 第一个1表示有一个解决方案被成功逆向传播到前一阶段。
- 箭头之间的第二个 "1 "表示产生了一个解决方案。
- 0 表示一个解决方案没有被成功传播到下一阶段，因为下一阶段失败了。
第二个阶段，MoveTo 类型的阶段。它继承了前一阶段的传播方向，因此两个箭头都指向前方。 0 表示该阶段完全失败。从左到右，0 表示
- 该阶段没有收到上一阶段的解
- 该阶段没有生成解
- 该阶段没有将解传播到下一阶段

在本例中，我们可以看出 "move_to_home "是故障的根本原因。问题是原点状态发生了碰撞。定义一个新的、无碰撞的原点位置后，问题就解决了。

3.2 根据名字检索阶段

可以从任务中检索各个阶段的信息。例如，在这里我们检索一个阶段的唯一 ID：

uint32_t const unique_stage_id = task_.stages()->findChild(stage_name)->introspectionId();

抓放系统

datetime:2025/01/21 17:22

author:nzb

抓放系统

1 基本概念

1.1 求解器

2.1 阶段

2 使用 MoveIt 任务构造函数设置项目

2.1 创建项目

2.2 编写代码

2.3 编译运行

3 更多阅读

3.1 打印到终端的调试信息

3.2 根据名字检索阶段

results matching ""

No results matching ""
