开始使用
安装
架构
ros2_control
框架的源代码可以在 ros2_control
和 ros2_controllers
GitHub

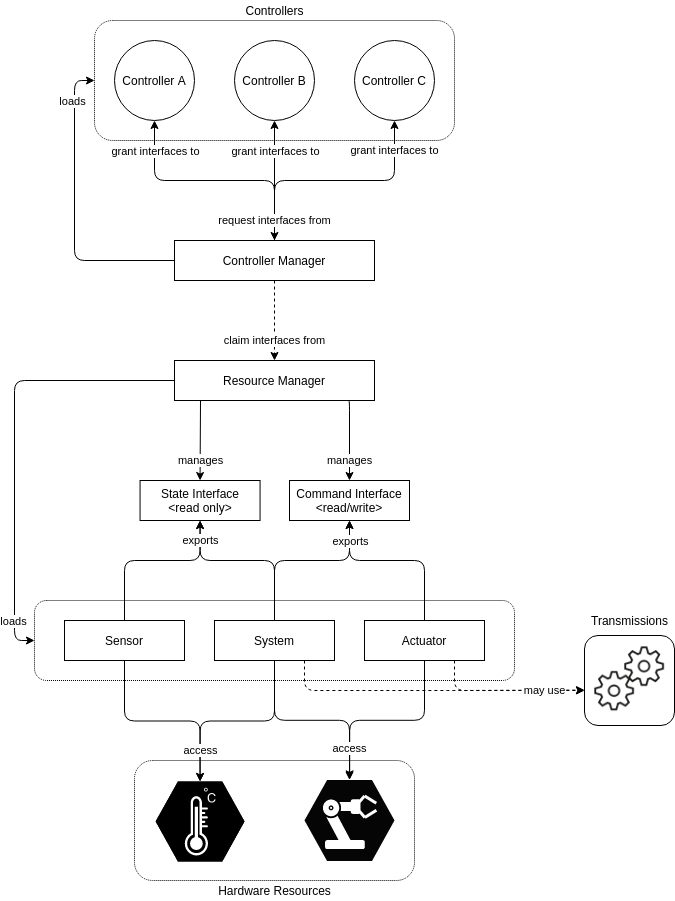

存储库中找到。下图显示了 ros2_control
框架的体系结构。
控制器管理器
控制器管理器(CM) 连接 ros2_control
框架的控制器和硬件抽象端。它还通过 ROS
服务作为用户的入口点。CM
在没有执行程序的情况下实现节点,以便可以将其集成到自定义设置中。但是,通常建议使用 controller_manager
包中 ros2_control_node
文件中实现的默认 node-setup
。本手册假定您使用此默认 node-setup
。
一方面,CM
管理(例如加载、激活、停用、卸载)控制器及其所需的接口。另一方面,它可以(通过 Resource Manager
)访问硬件组件,即它们的接口。Controller Manager
匹配必需的接口和提供的接口,在启用时授予控制器对硬件的访问权限,或者在存在访问冲突时报告错误。
控制循环的执行由 CM
的 update()
方法管理。它从硬件组件中读取数据,更新所有活动控制器的输出,并将结果写入组件。
资源管理器
Resource Manager (RM)
抽象化了 ros2_control
框架的物理硬件及其驱动程序(称为硬件组件 )。RM
使用 pluginlib-library
加载组件,管理其生命周期以及组件的状态和命令接口。RM
提供的抽象允许重用已实现的硬件组件,例如机器人和夹持器,无需任何实现,以及用于状态和命令接口的灵活硬件应用程序,例如,用于电机控制和编码器读取的单独硬件/通信库。
在控制循环执行中,RM
的 read()
和 write()
方法处理与硬件组件的通信。
控制器
ros2_control
框架中的控制器基于控制理论。他们将参考值与测量输出进行比较,并根据此误差计算系统的输入。控制器是从 ControllerInterface
(ros2_control
中的 controller_interface
包)派生的对象,并使用 pluginlib-library
导出为插件。有关控制器的示例,请查看 ros2_controllers
存储库中的 ForwardCommandController
实现 。控制器生命周期基于 LifecycleNode
类,该类实现 Node
生命周期设计文档中描述的状态机。
执行 control-loop
时,调用 update()
方法。该方法可以访问最新的硬件状态,并使控制器能够写入硬件命令接口。
用户界面
用户使用 Controller Manager
的服务与 ros2_control
框架进行交互。有关服务及其定义的列表,请检查 controller_manager_msgs
包中的 srv
文件夹。
虽然服务调用可以直接从命令行或通过节点使用,但存在一个用户友好的命令行界面 (CLI),它与 ros2 CLI
集成。它支持自动完成,并提供了一系列常用命令。基本命令是 ros2 control
。有关 CLI
功能的说明,请参阅命令行界面 (CLI) 文档 。
硬件组件
硬件组件实现与物理硬件的通信,并在 ros2_control
框架中表示其抽象。组件必须使用 pluginlib-library
导出为插件。Resource Manager
动态加载这些插件并管理其生命周期。
有三种基本类型的组件:
- System
复杂(多自由度)机器人硬件,例如工业机器人。与执行器组件Actuator
的主要区别在于,它能够使用复杂的传动装置,例如人形机器人手所需的传动装置。该组件具有读写功能。当只有一个逻辑通信通道连接到硬件(例如 KUKA-RSI)时,可以使用它。
- Sensor
机器人硬件用于感应其环境。传感器组件与关节(例如编码器)或连杆(例如力扭矩传感器)相关。此组件类型仅具有读取功能。
- Actuator
简单的 (1 自由度) 机器人硬件,如电机、阀门等。平动电机实现仅与一个关节相关。此组件类型具有读取和写入功能。如果不可能,则读取不是强制性的(例如,使用 Arduino
板进行直流电机控制)。如果其硬件支持模块化设计,例如与每个电机独立进行 CAN
通信,则执行器类型也可以与多自由度机器人一起使用。
硬件组件的详细说明在 Hardware Access through Controllers 设计文档中给出。
在 URDF 中的硬件描述
ros2_control
框架使用机器人 URDF
文件中的 <ros2_control>
标签来描述其组件,即硬件设置。所选结构可以将多个 xacro-macro
一起跟踪到一个中,而无需进行任何更改。以下示例显示了一个位置控制机器人,该机器人具有 2-DOF (RRBot)
、外部 1-DOF
力-扭矩传感器和一个外部控制的 1-DOF
平行夹具作为其末端执行器。有关更多示例和详细说明,请查看 ros2_control_demos
站点和 ROS 2
控制组件 URDF
示例设计文档 。
<ros2_control name="RRBotSystemPositionOnly" type="system">
<hardware>
<plugin>ros2_control_demo_hardware/RRBotSystemPositionOnlyHardware</plugin>
<param name="example_param_write_for_sec">2</param>
<param name="example_param_read_for_sec">2</param>
</hardware>
<joint name="joint1">
<command_interface name="position">
<param name="min">-1</param>
<param name="max">1</param>
</command_interface>
<state_interface name="position"/>
</joint>
<joint name="joint2">
<command_interface name="position">
<param name="min">-1</param>
<param name="max">1</param>
</command_interface>
<state_interface name="position"/>
</joint>
</ros2_control>
<ros2_control name="RRBotForceTorqueSensor1D" type="sensor">
<hardware>
<plugin>ros2_control_demo_hardware/ForceTorqueSensor1DHardware</plugin>
<param name="example_param_read_for_sec">0.43</param>
</hardware>
<sensor name="tcp_fts_sensor">
<state_interface name="force"/>
<param name="frame_id">rrbot_tcp</param>
<param name="min_force">-100</param>
<param name="max_force">100</param>
</sensor>
</ros2_control>
<ros2_control name="RRBotGripper" type="actuator">
<hardware>
<plugin>ros2_control_demo_hardware/PositionActuatorHardware</plugin>
<param name="example_param_write_for_sec">1.23</param>
<param name="example_param_read_for_sec">3</param>
</hardware>
<joint name="gripper_joint ">
<command_interface name="position">
<param name="min">0</param>
<param name="max">50</param>
</command_interface>
<state_interface name="position"/>
<state_interface name="velocity"/>
</joint>
</ros2_control>
迁移此框架到你机器人上
要运行 ros2_control
框架,请执行以下作。示例文件可以在 ros2_control_demos
存储库中找到。
- 使用控制器管理器和两个控制器的配置创建一个
YAML
文件。(RRBot
的示例配置 ) - 使用所需的
<ros2_control>
标记扩展机器人的URDF
描述。建议使用宏文件 (xacro
) 而不是纯URDF
。(RRBot
的URDF
示例 ) - 创建启动文件以使用
Controller Manager
启动节点。您可以使用默认的ros2_control
节点 (推荐)或将控制器管理器集成到您的软件堆栈中。(RRBot
的示例启动文件 )
