BT5：DecoratorNodes源码解析

DecoratorNode基类

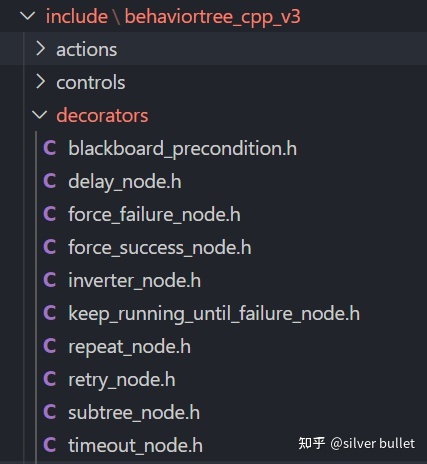

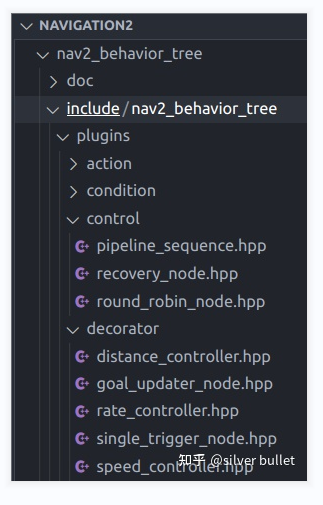

BehaviorTree.CPP中内建的装饰节点如下，都继承自 BehaviorTree.CPP\include\behaviortree_cpp_v3\decorator_node.h 中的DecoratorNode类。很明显，该类只有1个子节点。ROS中也定义了一些方便使用的ControlNodes和DecoratorNodes，可以导入使用。

class DecoratorNode : public TreeNode {
  protected:
    TreeNode* child_node_;
  ... ...
}

executeTick()
- 如果子节点状态为SUCCESS或FAILURE，调用子节点的resetStatus()，子节点状态变为IDEL

BlackboardPreconditionNode

细分为3个节点：BlackboardCheckInt、BlackboardCheckDouble、BlackboardCheckString。顾名思义，该节点是检查blackboard的某个port的值是否符合预期的。

包含3个InputPort，当value_A和value_B的值相等时，执行子节点。否则，不执行子节点，并返回return_on_mismatch设定的值。

static PortsList providedPorts() {
    return {InputPort("value_A"),
            InputPort("value_B"),
            InputPort<NodeStatus>("return_on_mismatch") };
}

源代码中使用==来判断2个变量的值，对于double类型不妥。

template <typename T>
inline NodeStatus BlackboardPreconditionNode<T>::tick() {
  T value_A;
  T value_B;
  NodeStatus default_return_status = NodeStatus::FAILURE;
  setStatus(NodeStatus::RUNNING);

  if (getInput("value_A", value_A) && getInput("value_B", value_B) &&
      value_B == value_A) {
    return child_node_->executeTick();
  }
  if (child()->status() == NodeStatus::RUNNING) {
    haltChild();
  }
  getInput("return_on_mismatch", default_return_status);
  return default_return_status;
}

示例：


<BlackboardCheckInt value_A="{the_answer}"
                    value_B="42"
                    return_on_mismatch="FAILURE"/>

DelayNode

延时delay_msec毫秒后，执行子节点，并返回子节点的执行结果。延时期间，返回RUNNING。

static PortsList providedPorts() {
    return {InputPort<unsigned>("delay_msec", "Tick the child after a few milliseconds")};
}

示例：


<Delay delay_msec="5000">
    <KeepYourBreath/>
</Delay>

ForceFailureNode

如果子节点执行后返回RUNNING，该节点返回RUNNING；否则，该节点返回FAILURE，即强制返回失败状态。

ForceSuccessNode与ForceFailureNode大同小异。

InverterNode

如果子节点执行后返回RUNNING，该节点返回RUNNING；

如果子节点执行后返回SUCCESS，该节点返回FAILURE；

如果子节点执行后返回FAILURE，该节点返回SUCCESS；

即对子节点的执行结果取反。

KeepRunningUntilFailureNode

如果子节点执行后返回RUNNING或SUCCESS，下次tick()继续执行子节点，直到子节点返回FAILURE。

RepeatNode

重复执行子节点NUM_CYCLES 次，若每次都返回 SUCCESS，该节点返回SUCCESS；

若子节点某次返回FAILURE，该节点不再重复执行子节点，立即返回FAILURE；

若子节点返回RUNNING，该节点也返回RUNNING。

static PortsList providedPorts() {
    return { InputPort<int>(NUM_CYCLES,
                            "Repeat a succesful child up to N times. "
                            "Use -1 to create an infinite loop.") };
}

示例：


<Repeat num_cycles="3">
    <ClapYourHandsOnce/>
</Repeat>

RetryNode(RetryUntilSuccessful)

如果子节点执行后返回RUNNING，该节点返回RUNNING；
如果子节点执行后返回SUCCESS，重置子节点resetChild()，该节点返回SUCCESS，不再执行；
如果子节点执行后返回FAILURE
- 重置子节点resetChild()，子节点变回IDLE
- 再次尝试执行子节点，直到尝试了num_attempts次或-1直到成功；

static PortsList providedPorts() {
    return { InputPort<int>(NUM_ATTEMPTS,
                           "Execute again a failing child up to N times. "
                           "Use -1 to create an infinite loop.") };
}

示例：


<RetryUntilSuccesful num_attempts="3">
    <OpenDoor/>
</RetryUntilSuccesful>

SubtreeNode

用来封装一个subtree，这样会有一个独立的blackboard，__shared_blackboard port的默认值是false，因此开发者要自行重映射端口。但tick() 函数中并没有使用__shared_blackboard port，而是在 BehaviorTree.CPP\src\xml_parsing.cpp中使用的，这点要注意，SubtreePlusNode 的__autoremap port也是如此。

static PortsList providedPorts() {
    return { InputPort<bool>("__shared_blackboard", false,
                             "If false (default) the subtree has its own blackboard and you"
                             "need to do port remapping to connect it to the parent") };
}

SubtreePlusNode

控制重映射的强化版SubtreeNode。当__autoremap port为true时，会自动重映射名称相同的port。结合代码示例会更容易理解。

static PortsList providedPorts() {
    return { InputPort<bool>("__autoremap", false,
                             "If true, all the ports with the same name will be remapped") };
}

示例：


<root main_tree_to_execute="MainTree">
    <BehaviorTree ID="MainTree">
        <Sequence>
            <!--第一种-->
            <SetBlackboard value="Hello" output_key="myParam"/>
            <SubTreePlus ID="Talk" param="{myParam}"/>
            <!--第二种-->
            <SubTreePlus ID="Talk" param="World"/>
            <!--第三种-->
            <SetBlackboard value="Auto remapped" output_key="param"/>
            <SubTreePlus ID="Talk" __autoremap="1"/>

        </Sequence>
    </BehaviorTree>

    <BehaviorTree ID="Talk">
        <SaySomething message="{param}"/>
    </BehaviorTree>
</root>

上面有3种重映射的实现方式。第1、2种是最常见的。

第1种将Subtree的blackboard的param entry映射到Parent tree的blackboard的myParam entry，将其值设置为字符串"Hello"。
第2种将Subtree的blackboard的param entry的值直接设置为字符串"World"。
第3种在Parent tree的blackboard中增加了param entry，没有指定映射到subtree的哪个port。但由于设定__autoremap=true，该entry 会自动映射到subtree的blackboard的param entry。SaySomething节点会在其message port中获取到值为字符串“Auto remapped”。

TimeoutNode

在设置的msec 毫秒内，返回子节点执行的状态。若子节点返回FAILURE或SUCCESS，不再执行。如果超时，终止子节点执行，并返回FAILURE。类中使用了TimerQueue 作为计时器，可以定时多个任务，比较有趣。

static PortsList providedPorts() {
    return { InputPort<unsigned>("msec", "After a certain amount of time, "
                                         "halt() the child if it is still running.") };
}

示例：

<Timeout msec="5000">
   <KeepYourBreath/>
</Timeout>

RateController

频率控制
参数：hz
tick子节点条件
- 第一次节点处于IDLE状态
- 子节点是RUNNING状态
- 达到频率设置周期
返回
- 如果子节点执行后返回RUNNING，该节点返回RUNNING；
- 如果子节点执行后返回SUCCESS，该节点返回SUCCESS，重置开始时间；
- 如果子节点执行后返回FAILURE，该节点返回FAILURE；

DecoratorNodes源码解析
