该项目来源于大佬的动手学ROS2
1.简易雷达原理介绍
在正式开始制作我们的简易雷达前,我们先了解下原理。
我们所说的雷达是一种测距设备,比如FishBot上搭载的雷达就可以实现360度的旋转测距——测量指定角度前方障碍物的距离。
所以要实现一个简易雷达,我们必须要有一个可以测量距离的传感器,一个可以指定角度的电机。
一、测距传感器超声波
百度百科介绍
超声波传感器是将超声波信号转换成其它能量信号(通常是电信号)的传感器。超声波是振动频率 高于20kHz的机械波。它具有频率高、波长短、绕射现象小,特别是方向性好、能够成为射线 而定向传播等特点。超声波对液体、固体的穿透本领很大,尤其是在阳光不透明的固体中。超声波碰到杂质或分界面会产生显著反射形成反射回波,碰到活动物体能产生多普勒效应 。超声波传感器广泛应用在工业、国防、生物医学等方面。
接着看看长什么样子:
便宜的就长这样子,一共两个头,一个头用于发送波,一个头接收波。
那么超声波传感器原理是什么呢?
距离=(发送时间-接收时间)*速度/2
下一节我们将通过代码根据这一原理进行距离测量测试。
二、常用执行器舵机
舵机是可以根据指定角度进行旋转的特殊电机。

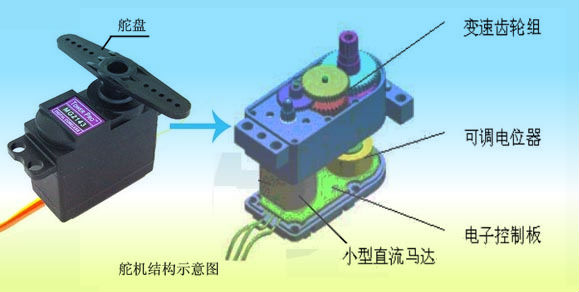

其硬件结构如上图所示,当我们把角度信息发送到控制板时,控制板通过电位器测量出当前的角度,然后根据当前角度和目标角度的角度差控制电机旋转,直到角度差变的几乎为零。
三、结构设计

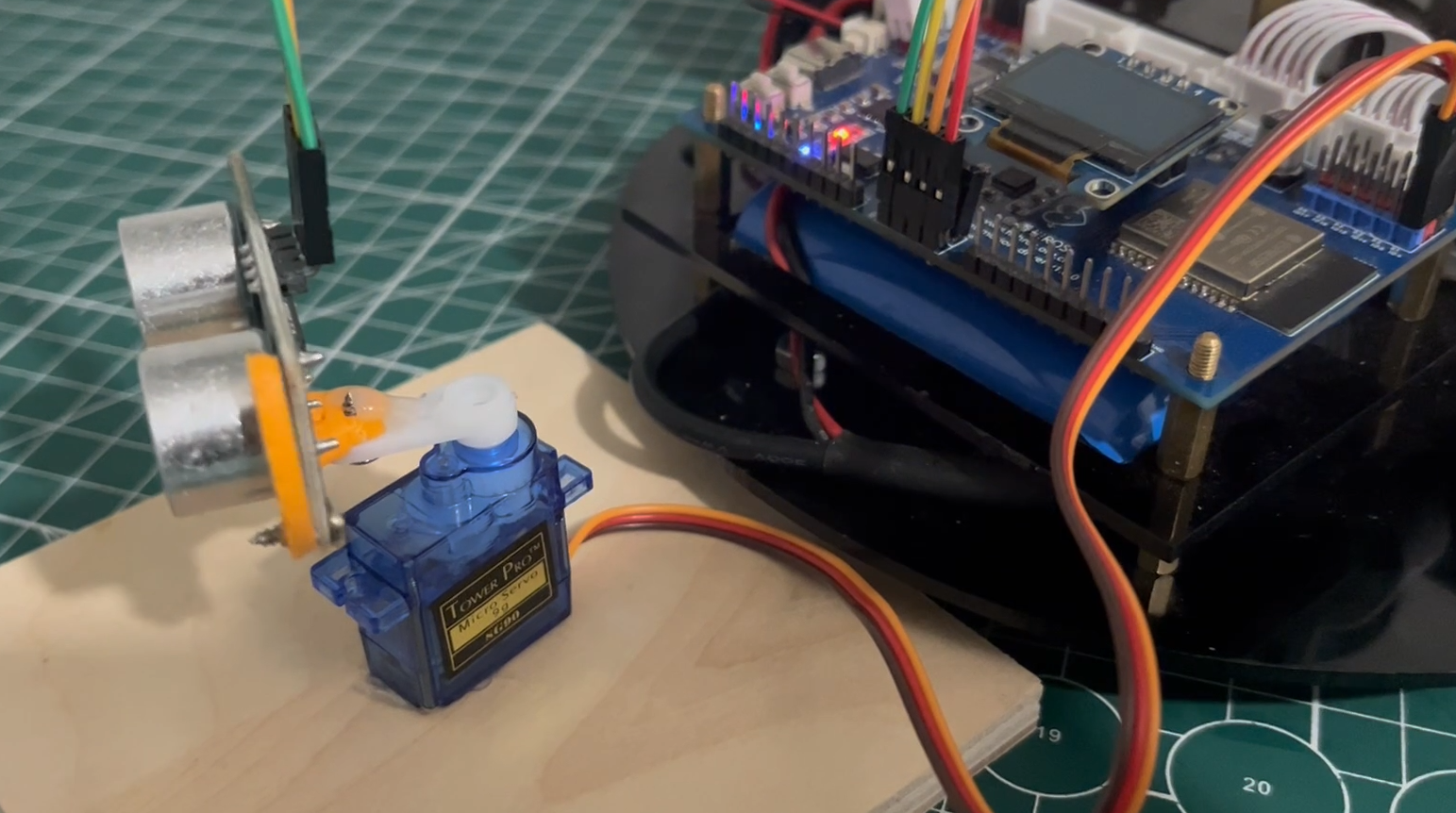

主控板依然使用MicroROS学习板,购买雷达套餐购买链接 的小伙伴可以通过赠送的支架将超声波固定到舵机上,也可以自行用胶枪之类的固定。最终的结构示意图如下
2.测量距离学会超声波传感器
上一节简单的介绍了超声波传感器,但是没有介绍如何通过代码使用,本节我们尝试使用并封装超声波模块。
我们使用的超声波模块一共有四个引脚,分别是
TRIG
即发送引脚,用于发送超声波ECHO 即接收引脚,用于接收反射回来的超声波
VCC
电源接5VGND
电源地
一、新建工程

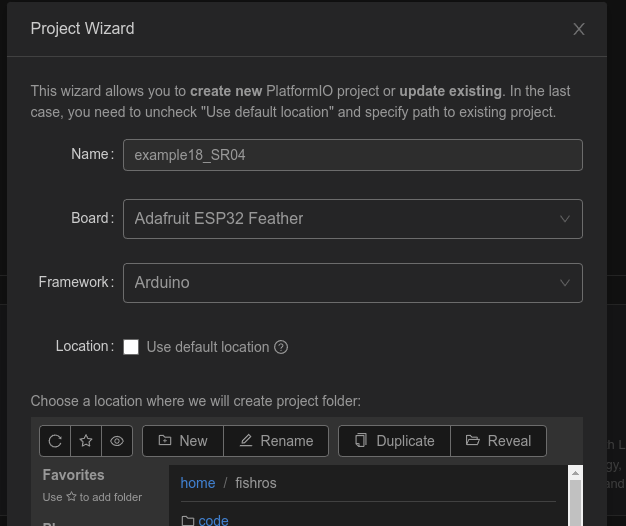

新建example18_sr04
二、编写代码
带注释的代码如下
#include <Arduino.h>
#define Trig 27 // 设定SR04连接的Arduino引脚
#define Echo 21
void setup()
{
Serial.begin(115200);
pinMode(Trig, OUTPUT); // 初始化舵机和超声波
pinMode(Echo, INPUT); // 要检测引脚上输入的脉冲宽度,需要先设置为输入状态
}
void loop()
{
static double mtime;
digitalWrite(Trig, LOW); // 测量距离
delayMicroseconds(2); // 延时2us
digitalWrite(Trig, HIGH);
delayMicroseconds(10); // 产生一个10us的高脉冲去触发SR04
digitalWrite(Trig, LOW);
mtime = pulseIn(Echo, HIGH); // 检测脉冲宽度,注意返回值是微秒us
float detect_distance = mtime / 58.0 / 100.0; // 计算出距离,输出的距离的单位是厘米cm
Serial.printf("distance=%f\n", detect_distance);
delay(500);
}
三、代码注解
核心代码分为两部分
3.1发送超声
方波产生,低-高-低
digitalWrite(Trig, LOW); // 测量距离
delayMicroseconds(2); // 延时2us
digitalWrite(Trig, HIGH);
delayMicroseconds(10); // 产生一个10us的高脉冲去触发SR04
digitalWrite(Trig, LOW);
3.2 检测回响计算距离
mtime = pulseIn(Echo, HIGH); // 检测脉冲宽度,注意返回值是微秒us
float detect_distance = mtime / 58.0 / 100.0; // 计算出距离,输出的距离的单位是米m
58是一个时间系数,根据声音在空气中传播速度计算而来。pulseIn
函数用于检测某个引脚从当前时间跳变到高电平之间持续的时间。
四、下载测试

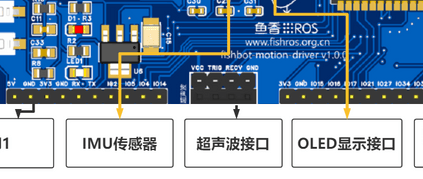

将超声波模块连接到开发板上的超声波接口上
下载代码,打开串口,查看距离不断变化
五、总结
本节我们成功实现使用超声波实现距离测量功能,下一节我们尝试使用第三方库驱动舵机。
